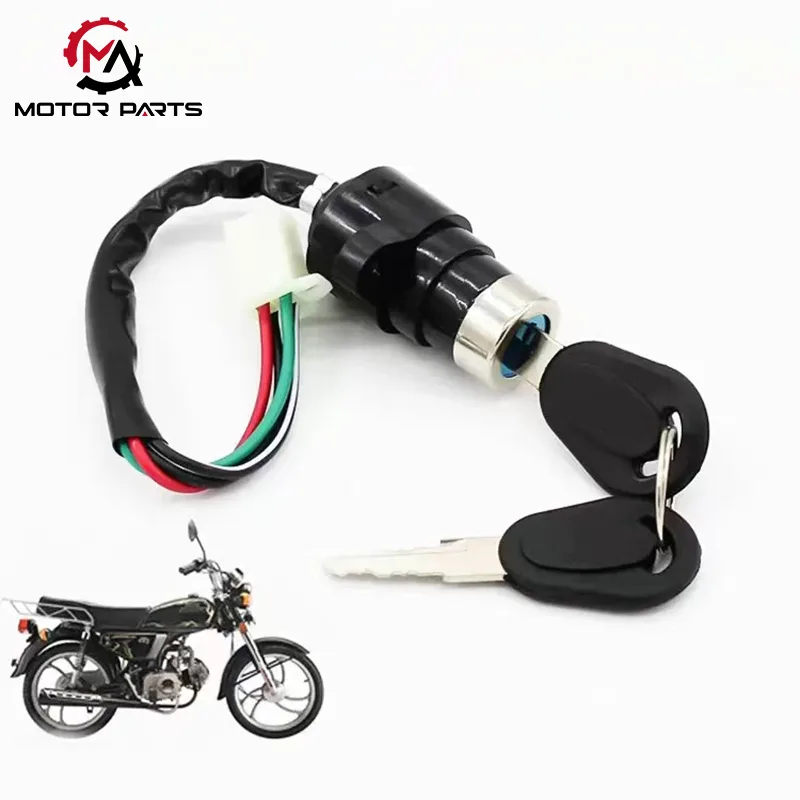

JH70 moottoripyörän virtakytkin

Tämä korkealaatuinen JH70-moottoripyörän sytytyskytkin Max Tradingin tehtaalta on ydinkomponentti, joka ohjaa koko ajoneuvon sähköpiiriä ja moottorin käynnistystä/pysäytystä. Kytkimen rakenne ja toimintalogiikka perustuvat ydinperiaatteeseen "mekaaninen kytkentä + piirikytkentä".

Rakenteen osat:

1. Mekaaninen lukkosylinterikokoonpano

JH70-moottoripyörän sytytyskytkimen lukon runko on valmistettu painevaletusta sinkkiseoksesta tai alumiiniseoksesta, ja siihen on yhdistetty erittäin tarkka kuparinen lukkosylinteri ja alkuperäisen tehtaan ainutlaatuinen avain. Siinä on tarkka juomalasimekanismi, joka mahdollistaa vain alkuperäisen tehdasavaimen pyörimisen tarkasti ja tarjoaa samanaikaisesti sekä käynnistyksen hallinnan että varkaudeneston.

Joissakin malleissa on myös ohjauslukon kytkentärakenne; kun se kytketään lukittuun asentoon, se lukitsee ohjaustangot turvallisesti ja parantaa entisestään ajoneuvon turvallisuutta pysäköitynä.

2. Sähkökosketinmoduuli

Lukkosylinteri integroi erittäin puhtaan kuparisen kosketinryhmän, jonka koskettimien lukumäärä ja sijainti vastaavat tarkasti kunkin asennon piirin päälle/pois vaatimuksia. Kosketuspinta läpikäy ammattimaisen hapettumisenestokäsittelyn, joka estää tehokkaasti hapettumista ja korroosiota, varmistaa pitkäaikaisen vakaan johtavuuden ja tarjoaa vankan suojan koko ajoneuvon sähköjärjestelmälle.

3. Johdotusliitinkokoonpano

JH70-moottoripyörän sytytyskytkimen takaosassa on 3–6 pistokeliitinrimaa, jotka kytketään virtalähteeseen, sytytysjärjestelmään, valaistuspiiriin ja muihin ydinpiireihin. Kätevä plug-in-rakenne parantaa merkittävästi piirien tarkastuksen ja huollon tehokkuutta.

Toimintaperiaate

Kun avain työnnetään lukkosylinteriin ja sitä käännetään, lukkosylinteri saa tarkan vaihteiston mekanismin kautta sisäisen kosketinkokoonpanon liikkumaan synkronisesti, mikä ohjaa koko ajoneuvon sähköpiirin päälle/pois-tilaa. Erityinen työprosessi on seuraava:

ON-asento (virta-asento)

Kun avain käännetään ON-asentoon, lukkosylinterin kytkentämekanismi yhdistää kosketinryhmän virtalähteeseen, sytytysjärjestelmään ja valaistuspiiriin. Tällä hetkellä moottoripyörän elektroninen kojetaulu syttyy, sytytystulppa saa sytytysjännitteen ja ajovalot, takavalot ja muut valaistusjärjestelmät siirtyvät valmiustilaan, mikä tarjoaa tarvittavan tehotuen ajoneuvon turvalliseen käyttöön.

START Position (aloitusasento)

Käännettäessä START-asentoon (jotkut yksinkertaistetut mallit jättävät tämän fyysisen asennon pois ja käyttävät erillistä sähköistä käynnistyspainiketta), JH70-moottoripyörän sytytyskytkin yhdistää käynnistysmoottorin piirin sen lisäksi, että se ylläpitää yhteyttä sytytysjärjestelmään ja valaistuspiiriin. Virta saa sitten käynnistysvaihteen kytkeytymään moottorin vauhtipyörään, pyörittämällä kampiakselia ja saattamalla moottorin käynnistysprosessin päätökseen.

Käynnistysmoottorin ylikuormituksen aiheuttamien vaurioiden estämiseksi tässä asennossa on yleensä ylivirtasuojamekanismi, ja yksittäisen käynnistyksen kesto on rajoitettu 5-8 sekuntiin.

OFF/LOCK-asento (moottorin sammutus/lukitusasento)

Kun avain käännetään OFF- tai LOCK-asentoon, kosketinmekanismi katkaisee kokonaan kaikki piirikytkennät ja ajoneuvon virransyöttö katkeaa. Samanaikaisesti mekaanisen lukon rungon lukkopultti ponnahtaa ulos ja kiinnittyy ohjaustangon kiinnitysuraan, lukitseen ohjaustangon tiettyyn kulmaan muodostaen fyysisen varkaudeneston, joka estää tehokkaasti ajoneuvoa liikkumasta tai kääntymästä mielivaltaisesti pysäköitynä.

Tuoteparametri:

Max Trading odottaa innolla yhteistyötä kanssasi

Nykyisten maailmanlaajuisten moottoripyörien sytytyskytkinmarkkinoiden vuotuinen kasvuvauhti on 22 %, ja markkinoiden koon odotetaan ylittävän 15 miljardia yuania vuoteen 2025 mennessä. Tuotteemme ovat ottaneet johtavan aseman markkinoilla neljän edunsa ansiosta: täydellinen mukautumiskyky, korkea vakaus, älykkyys ja vaatimustenmukaisuus. Olitpa rajat ylittävä verkkokauppamyyjä, alueellinen osien tukkumyyjä tai ajoneuvovalmistajien toimittaja, voimme tarjota räätälöityjä logoja, eksklusiivisia pakkauksia, porrastettuja hinnoittelukäytäntöjä ja 7 × 24 tunnin ulkomaankaupan palvelutukea.

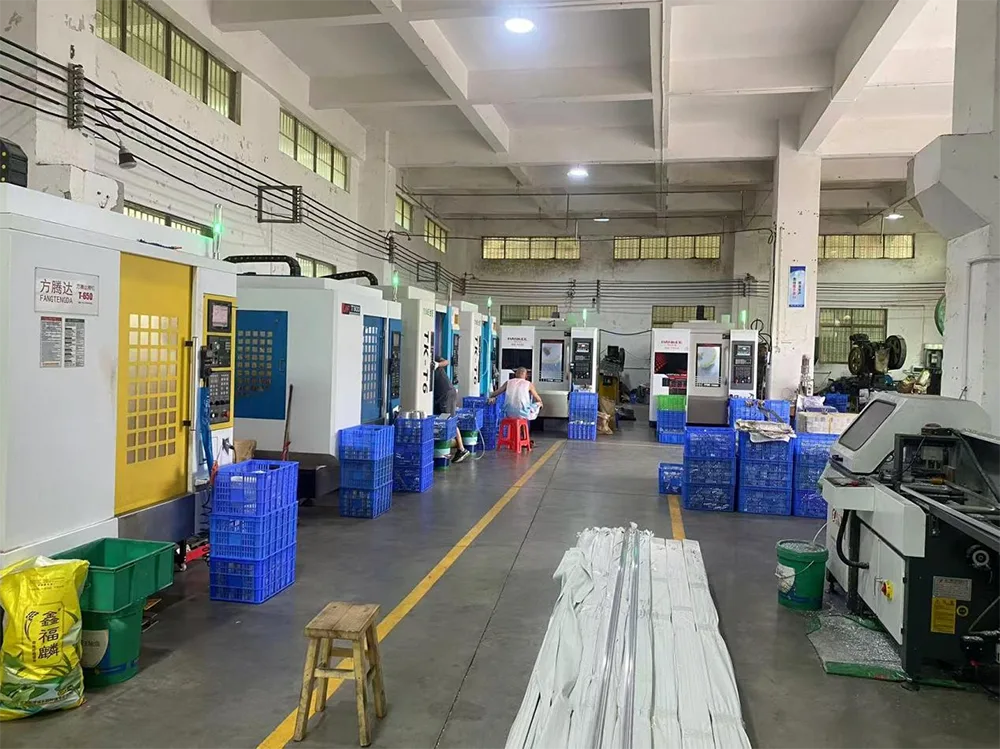

Tuotantopaja
