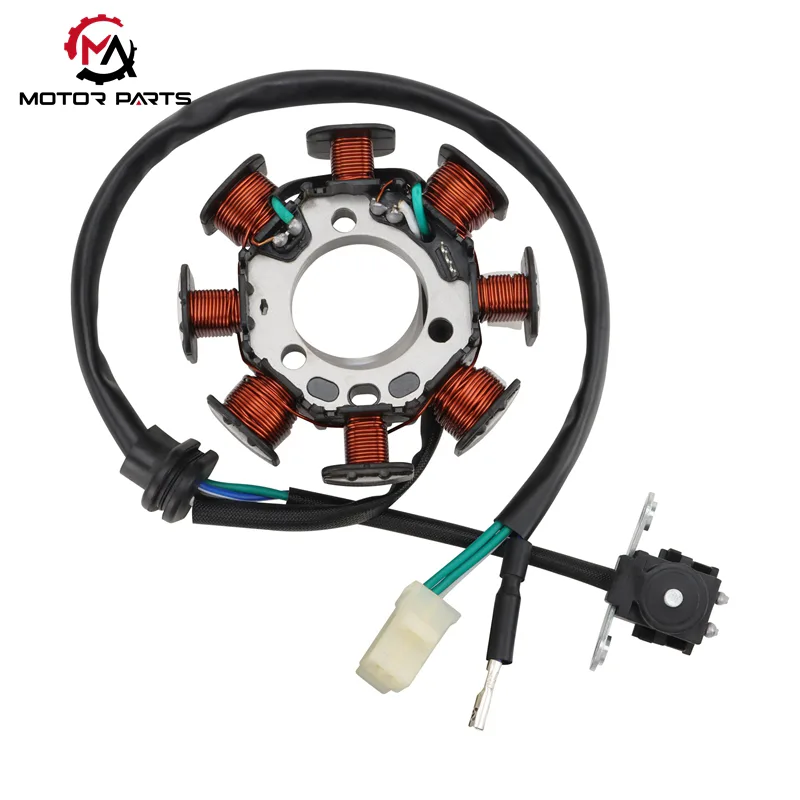

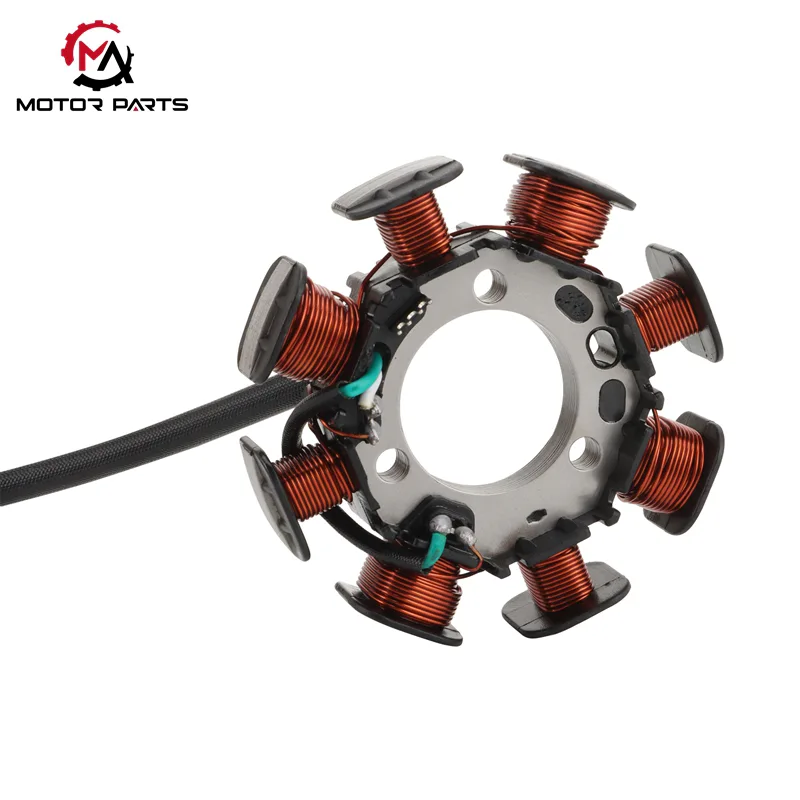

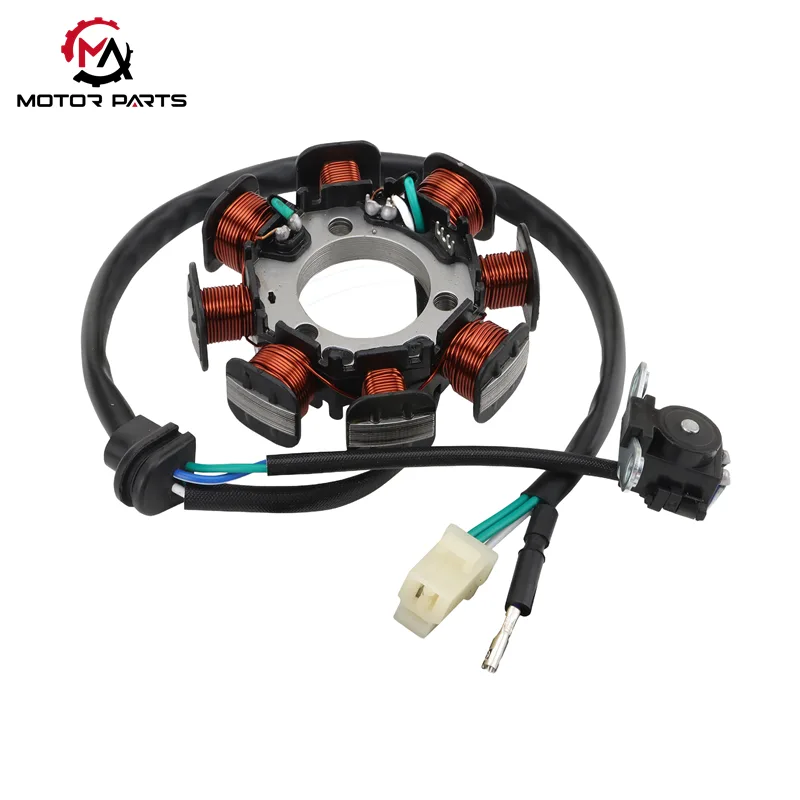

CRF150F moottoripyörän magneettikela

CRF150F Motorcycle Magneto Coil on klassinen lähtötason maastomoottoripyörä, ja sen yksivaiheinen 8-napainen magneettikela toimii ajoneuvon voimajärjestelmän ytimenä. Tämä Max Tradingin valmistama tarkkuuskomponentti ei ole vain moottoripyörän koko sähköjärjestelmän virtalähde, vaan myös keskeinen tae ajoneuvon vakaalle toiminnalle ankarissa maasto-olosuhteissa. Se on suunniteltu täyttämään off-road-harrastajien korkeat kestävyys- ja suorituskykyvaatimukset, ja sillä on luotettavat vedenpitävät, pölyn- ja kulutusta kestävät ominaisuudet.

1. Rakenteen kokoonpano

Magnetokela koostuu kolmesta ydinmoduulista: staattorikelakokoonpano, roottorin magneettinen teräskomponentti ja liitinmoduuli, joista jokaisella on tiukka materiaalivalinta ja rakennesuunnittelu.

2. Toimintaperiaate

CRF150F-moottoripyörän magneettikelan toiminta perustuu Faradayn sähkömagneettisen induktion lakiin. Kun moottori käy, kampiakseli käyttää roottorimagneettia pyörimään suurella nopeudella muodostaen dynaamisen vaihtuvan magneettikentän. Staattorin kelaryhmä katkaisee magneettikenttälinjat vaihtovirran muodostamiseksi, joka sitten jaetaan sytytys-, lataus- ja ajoitusjärjestelmiin moottoripyörän sähkökomponenttien koordinoidun työn toteuttamiseksi.

2.1 Sytytysjärjestelmän toimintaperiaate

Jännitteen korotusperiaate: Sytytyspuola toimii porrasmuuntajana. Se käyttää primäärikäämin kierrossuhdetta (yleensä ≥ 1:100) indusoimaan magneton pienjännitteisen vaihtovirtalähdön välittömäksi yli 20 000 V:n suurjännitevirraksi.

Sytytyksen ohjausprosessi: Korkeajännitevirta siirretään CDI (kondensaattoripurkaussytytys) -sytyttimeen, jossa se varastoituu energiaa varastoivaan kondensaattoriin ja laukaistaan ​​sitten vapautumaan.

Palamistakuu: Sytytin ohjaa tarkasti sytytystulppaa luoden voimakkaita sytytyskipinöitä moottorin puristustahdin lopussa, mikä varmistaa polttoaineseoksen täyden palamisen ja riittävän tehon moottoripyörälle.

2.2 Lataus- ja virtalähdejärjestelmän toimintaperiaate

AC/DC-muunnos: Latauskäämin AC-aaltomuoto on monimutkainen, ja se on muutettava tasavirraksi tasasuuntaajan säätimen kautta. Nykyaikaiset tasasuuntaajat käyttävät täysaaltoisia tasasuuntaajapiirejä yhdistettynä suodatinkondensaattoreihin ja tasoituspiireihin.

Vakaa jännitelähtö: Muunnettu sykkivä tasavirta on optimoitu vakaaksi 12 V ulostuloksi, joka voi toteuttaa kaksi ydintoimintoa:

Tarjoa jatkuvaa jännitettä ja virtaa rajoittavaa latausta 12 V lyijyhappo/litium-akuille;

Anna jatkuvaa virtaa ajoneuvon sähkölaitteille, kuten ajovaloihin (35W-55W), takavaloihin ja instrumenttien taustavaloihin.

2.3 Sytytyksen ajoitusjärjestelmän toimintaperiaate

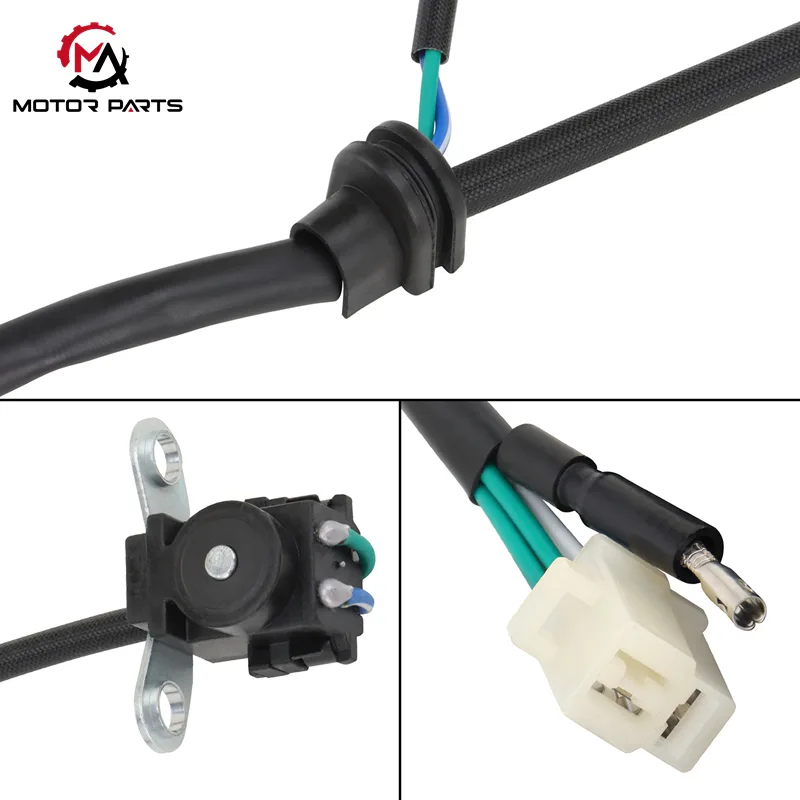

Signaalin kerääminen: Liipaisukela toimii magneton "aikaohjaimena". Se tunnistaa roottorin erityiset ulkonemat tai raot ja muuntaa magneettivuon muutoksen sähköisiksi signaaleiksi (jota toteutetaan Hall-antureiden tai sähkömagneettisen induktion periaatteiden avulla).

Ajoituksen ohjaus: Aaltomuodon muotoilun jälkeen sähköinen signaali ohjaa tarkasti sytyttimen laukaisuajoituksen. CRF150F:n nelitahtimoottorille liipaisusignaali lähetetään yleensä, kun kampiakselin kulma on 18°-22° ennen kuin mäntä saavuttaa yläkuolokohdan (BTDC). Tämä ajoitus varmistaa optimaalisen vastaavuuden sytytysenergian ja männän liikkeen välillä, mikä maksimoi moottorin hyötysuhteen ja tehon.

3. Off-road-skenaarioiden tärkeimmät edut

Sopeutuvuus ankariin ympäristöihin: IP65-vesitiivis ja pölytiivis, öljyn- ja kulutusta kestävä johtosarja, kestää mutaisia, pölyisiä ja kuoppaisia ​​maasto-olosuhteita.

Vakaa tehonlähtö: Tarkka magneettikentän suunnittelu ja tasasuuntaajan säädinjärjestelmä takaavat vakaan 12 V:n virransyötön, välttäen jännitteen vaihteluista johtuvia sähkökomponentteja.

Tarkka sytytysajoitus: Liipaisukelan ja roottorin sijoitusrakenteen välinen yhteistyö varmistaa tarkan sytytyksen ajoituksen, parantaa polttoaineen palamistehokkuutta ja vähentää tehohäviöitä.

Tämä modulaarinen integroitu rakenne yhdistää perinteiset itsenäiset sytytys-, lataus- ja laukaisuyksiköt jakamalla staattorin sydämen ja roottorin magneettikentän. Jaettuun rakenteeseen verrattuna se vähentää yli 30 % yhdyslinjoista, mikä vähentää merkittävästi löystyneiden tai kosteiden linjojen aiheuttamien vikojen todennäköisyyttä maastokuoppaisissa ympäristöissä. Samalla se parantaa sähköntuotannon tehokkuutta 15% -20%, mikä takaa tehon luotettavalle toiminnalle äärimmäisissä tieolosuhteissa.

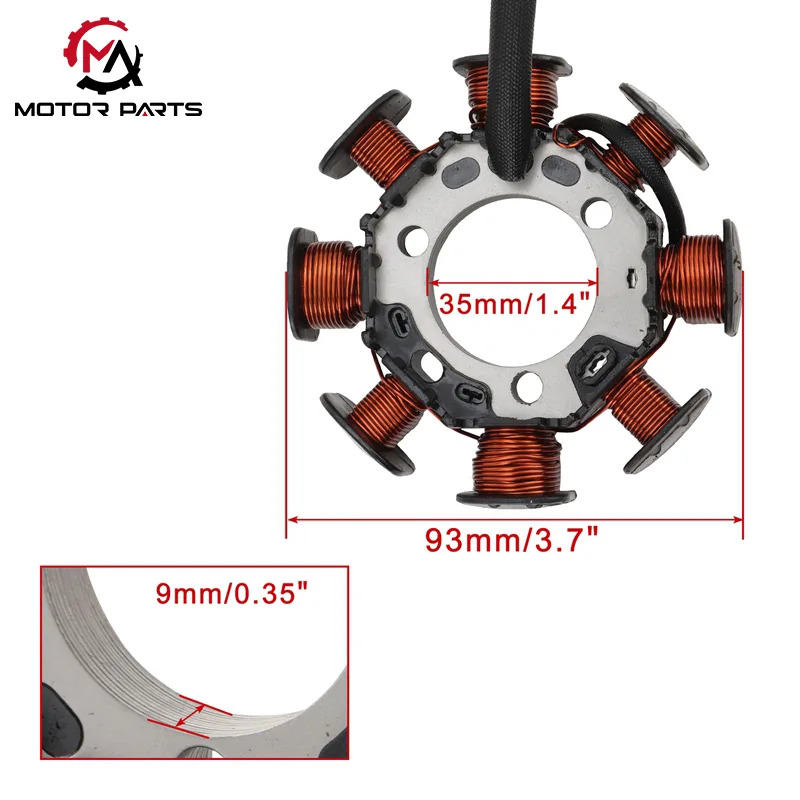

Tuoteparametri:

Max Trading on aina edennyt ajan mukana

Moottoripyörien sähköistyksen ja älykkyyden trendiä noudattaen Max Tradingin CRF150F-moottoripyörämagneettikela on saavuttanut teknologisia innovaatioita: jotkin mallit on varustettu älykkäillä jännitteen vakauden ohjauspiirillä ja vikavaroitusmoduuleilla. Reaaliaikaisten dynaamisten valvontajärjestelmien avulla ne tallentavat tarkasti epänormaalit työolosuhteet, kuten käämin ylikuormituksen ja ylikuumenemisen, laukaisevat aktiiviset suojamekanismit millisekunneissa, eristävät tehokkaasti vikojen johtumisen ja suojaavat kattavasti ajoneuvon sähköjärjestelmän turvallisuutta. Sillä välin erinomaisen yhteensopivuuden ansiosta se sopii täydellisesti moottoripyörien elektroniseen polttoaineen ruiskutusjärjestelmään (EFI) ja älykkääseen kojelautaan, tarjoten tasaisia ​​ja luotettavia tehoratkaisuja uusille energiaajoneuvoille ja huippuluokan älykkäille moottoripyörille, ja siitä on tulossa alan älykkään päivityksen ensisijainen komponentti.
