GY6-125 moottoripyörän tasasuuntaaja

GY6-125 Motorcycle Rectifier, jota kutsutaan myös tasasuuntaajaksi, on moottorin virransyöttöjärjestelmän "voimakeskus", joka muodostaa virtalähteen kolmiojärjestelmän yhdessä magneettisen moottorin ja akun kanssa. Sen päätoiminnot näkyvät kahdessa keskeisessä osassa:

Oikaisumuunnos:

Magneettimoottorin toiminnan synnyttämä vaihtovirta (AC) on ominaista jaksoittaisten virran suunnan muutosten ja suurten jännitevaihteluiden ominaisuuksiin, mikä ei pysty syöttämään virtaa suoraan ajoneuvon laitteisiin. GY6-125 Motorcycle Rectifierissä on sisäänrakennettu siltatasasuuntaajapiiri, joka katkaisee siniaallon AC:n yksisuuntaiseksi sykkiväksi tasavirraksi neljän diodin yksisuuntaisten johtavuusominaisuuksien kautta. Tämä prosessi on kuin "yksisuuntaventtiilin" asentaminen virralle varmistaen, että virta kulkee aina samaan suuntaan. Esimerkkinä 50 Hz:n vaihtovirta, tasasuuntauksen jälkeen se muodostaa tasavirtatehon, jolla on 100 pulsaatiota sekunnissa ja tarjoaa mukautuvaa tehoa tasavirtalaitteille, kuten auton audio- ja kojetauluille.

Jännitteen stabilointisuoja:

Eri käyttöolosuhteissa moottoripyörän magneettimoottorin lähtöjännite vaihtelee suuresti. Tyhjäkäynnin aikana jännite voi pudota jopa 12,5 V:iin, mikä vaikeuttaa akun kelluntalatausvaatimusten täyttämistä. Suurilla nopeuksilla ajettaessa huippujännite voi nousta yli 100 V:iin, mikä ylittää huomattavasti 12 V:n akun turvallisen alueen. GY6-125 Motorcycle Rectifier säätää dynaamisesti lähtöjännitettä PWM (Pulse Width Modulation) -tekniikan avulla. Kun jännite ylittää 14,8 V:n kynnyksen, aktivoi shunttipiiri välittömästi ylimääräisen tehon vapauttamiseksi; Kun jännite on alle 13,5 V, latausteho paranee. Tämä mekanismi ei ainoastaan ​​suojaa tehokkaasti lyijyakkulevyjen aktiivista materiaalia, estäen lyijysulfaattikiteiden muodostumisen ylilatauksen ja pullistuman vuoksi, vaan myös varmistaa ajovalojen vakaan värilämpötilan ja sytytyspuolan jatkuvan sytytysenergian. Käytännön sovelluksissa tämä jännitteenvakautustoiminto voi pidentää hehkulamppujen käyttöikää yli kolme kertaa ja sytytystulppien sytytyksen onnistumisprosentti voidaan nostaa 99,8 prosenttiin.

Tämä komponentti vaikuttaa suoraan akun käyttöikään (kuten YTX9-BS-akun lataus- ja purkaussuojaus) sekä valaistus- ja sytytysjärjestelmän vakauteen, ja se on pienikokoisten skootterien avainsähkökomponentti. Sen suorituskyky vaikuttaa suoraan ajoneuvon sähköjärjestelmän kestävyyteen - laadukkaat tasasuuntaajat voivat lisätä akun jaksojen määrää 40 % ja vähentää epänormaalin jännitteen aiheuttamien elektroniikkavikojen esiintyvyyttä yli 65 %.

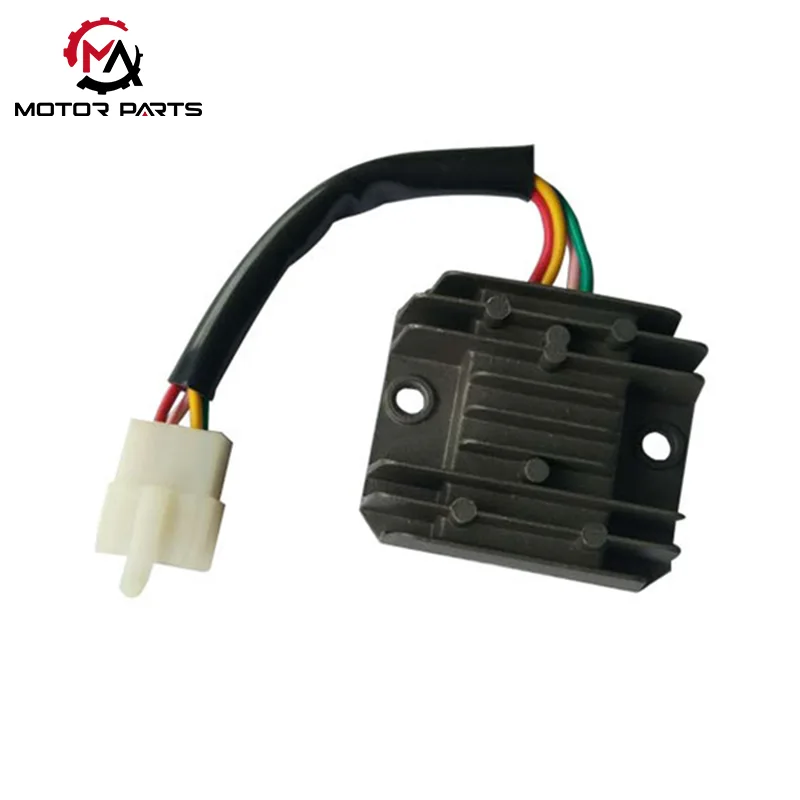

GY6 125 tasasuuntaaja 4-johtiminen yksivaiheinen tyyppi (perusmalli)

Rakenteelliset ominaisuudet: 4-johtiminen 4-nastainen malli sisältää 2 AC-tulolinjaa (keltainen/vaaleanpunainen tai valkoinen/keltainen), 1 DC-lähtölinjan (punainen) ja 1 maadoitusjohdon (vihreä), sinetöity valualumiinikoteloon, jossa on jäähdytyselementti, ja suljettu epoksihartsilla kosteuden estämiseksi.

Jännitteen stabilointiperiaate: Oikosulkuleikkausjännitteen stabilointitekniikka on otettu käyttöön. Kun jännite ylittää standardin, jännitettä ohjataan oikosulkuvuodolla. Rakenne on yksinkertainen, hinta on alhainen ja se sopii GY6 125 -perusmalliin (kuten tavallisiin skoottereihin).

Ydinparametrit: AC-tulojännite 20-60V, latauslähtövirta 0-4A, käyttölämpötila-alue -20 °C - 60 °C.

Päivittäisen huollon tabuja

Tasasuuntaajien käyttö ilman paristoja on kielletty, muuten korkea jännite rikkoo sähkölaitteita;

Puhdista jäähdytyslevyn pöly säännöllisesti välttääksesi pitkittyneen joutokäynnin (joka voi aiheuttaa liiallisen latauskuorman);

LED-ajovaloja ja muita laitteita jälkiasennettaessa tulee valita tasasuuntaaja, jonka lähtövirta on suurempi (≥ 6A), jotta vältytään ylikuormitusvaurioilta.

Tuoteparametri:

Mitkä ovat Max Tradingin valmistamien tasasuuntaajien edut?

Jännitteen vakaus: Suljetun silmukan palauteohjaustekniikkaa käyttämällä lähtöjännite lukitaan tarkasti terveelle alueelle 13,8 V - 14,4 V, mikä välttää akun ylilatauksen ja pullistuman, ja todelliset vaihtelut ovat vain ± 0,2 V;

Vakaa virta: Sisäänrakennettu ylivirtasuojapiiri, sopii korkean kuormituksen tilanteisiin, joissa sekä ajovalot että GPS ovat päällä samanaikaisesti. Nimellisvirta 18A voi täyttää useimmat muutostarpeet;

Vakaa lämmönpoisto: Alumiiniseoksen riparakenne parantaa lämmönpoistotehokkuutta 60 % ja kuori saavuttaa vain 48 ℃ jatkuvan käytön jälkeen 3 tunnin ajan 45 ℃ ympäristössä, paljon alle 70 ℃:n turvakynnyksen.

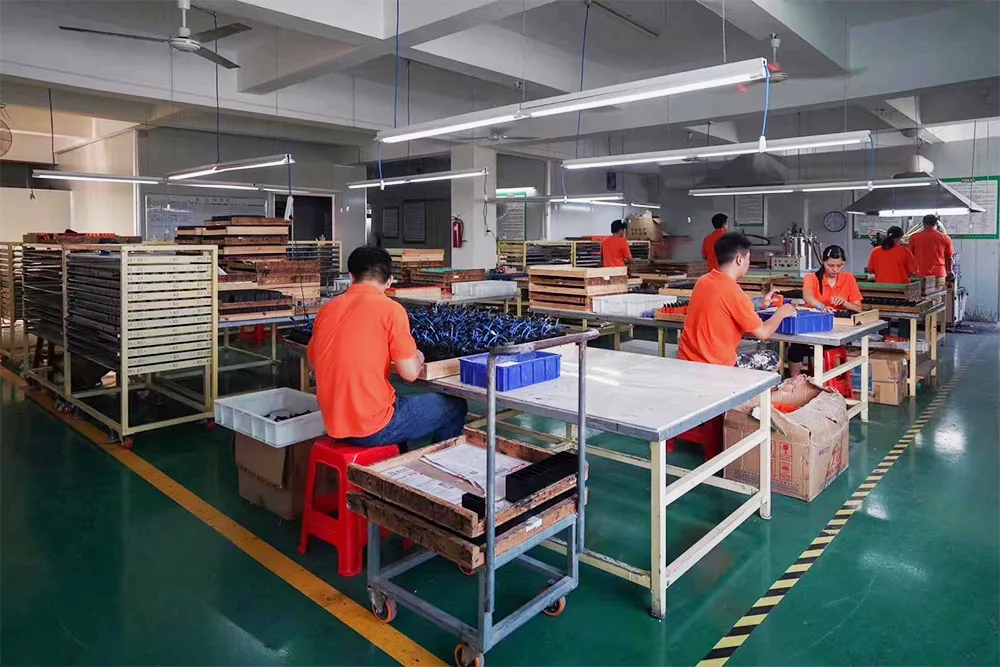

Tehtaamme
