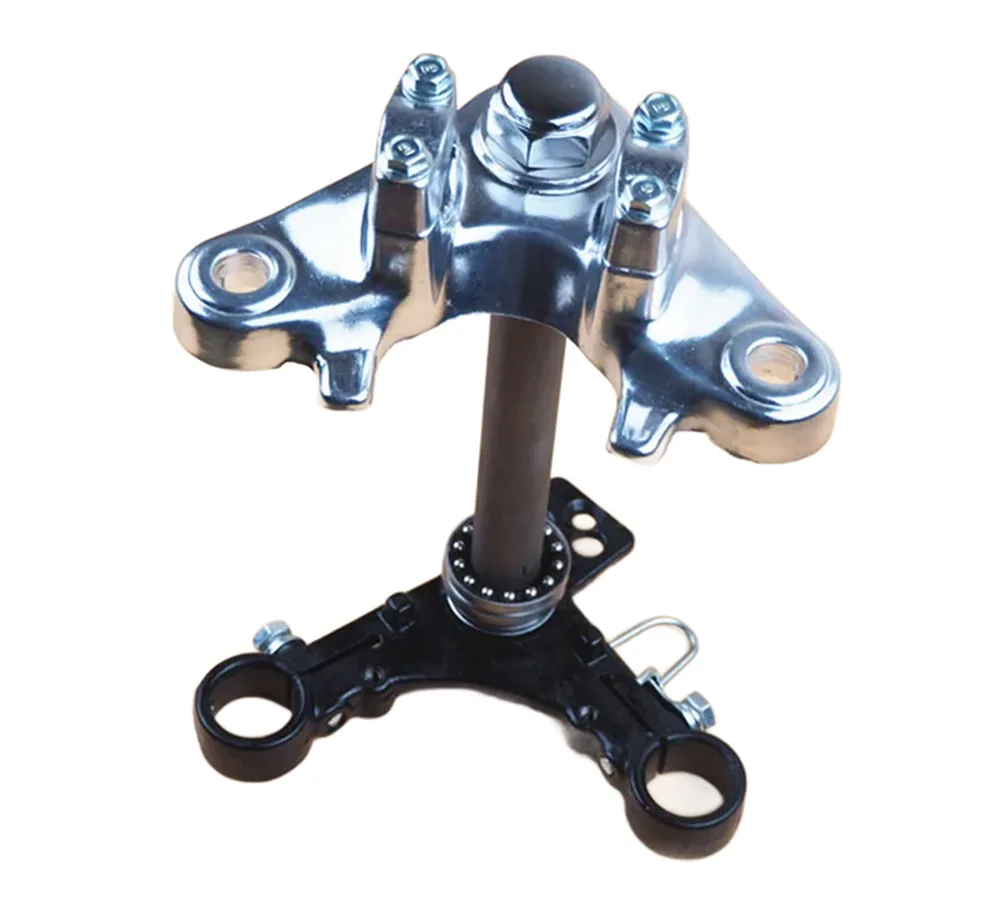

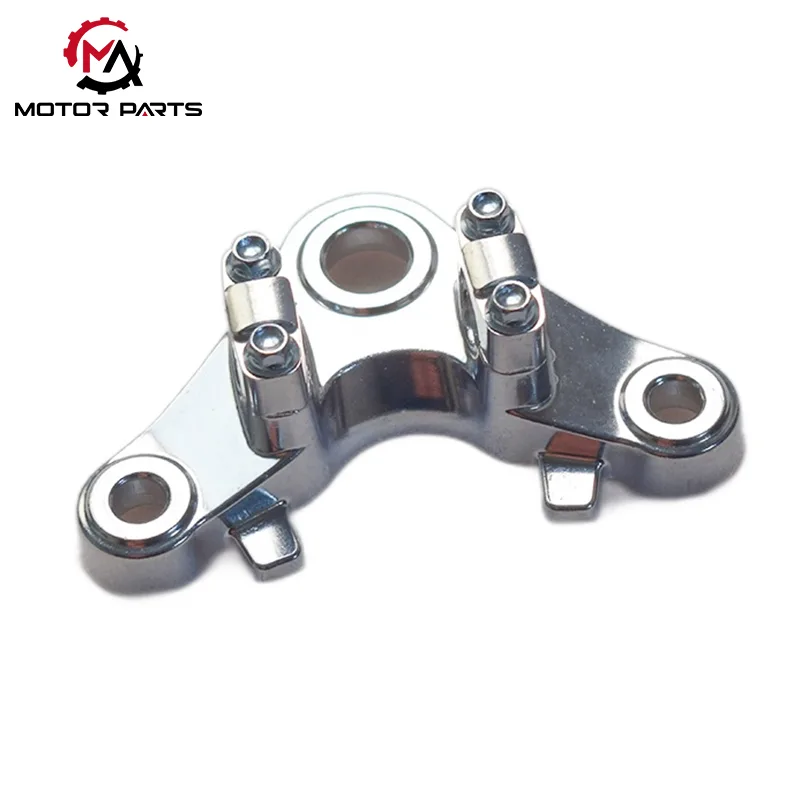

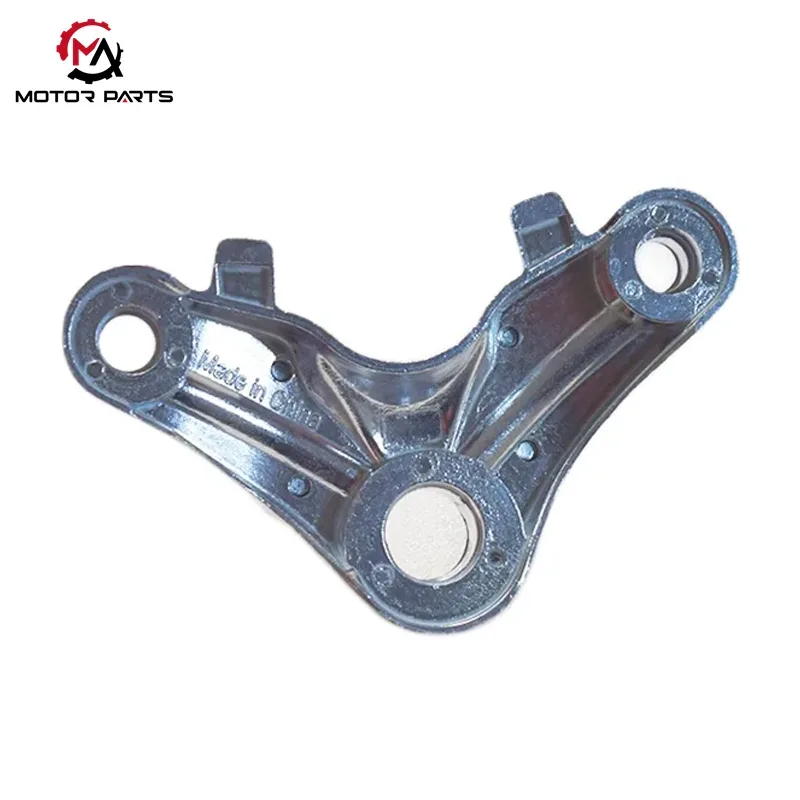

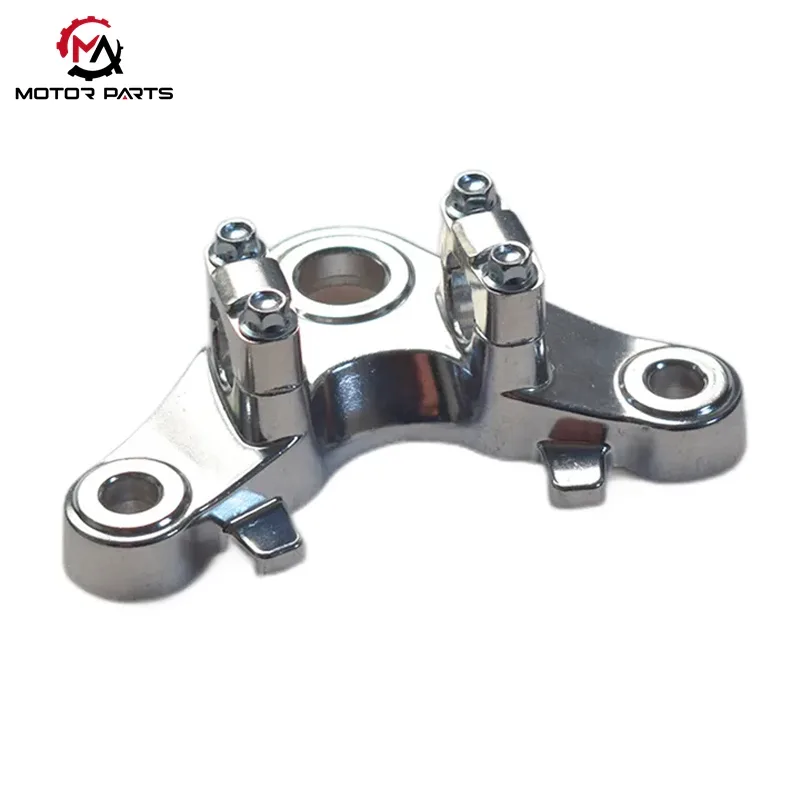

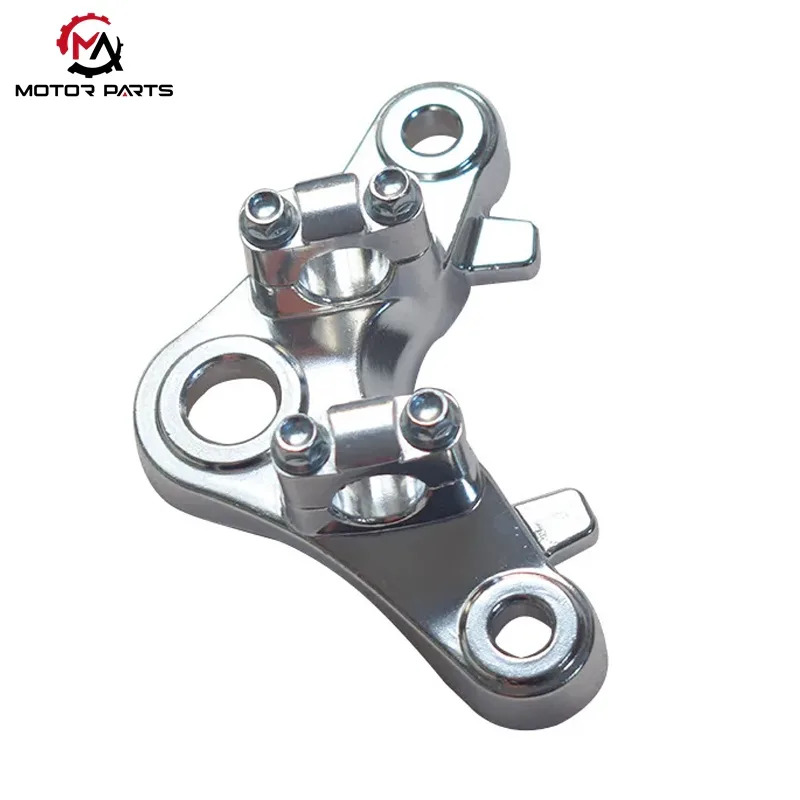

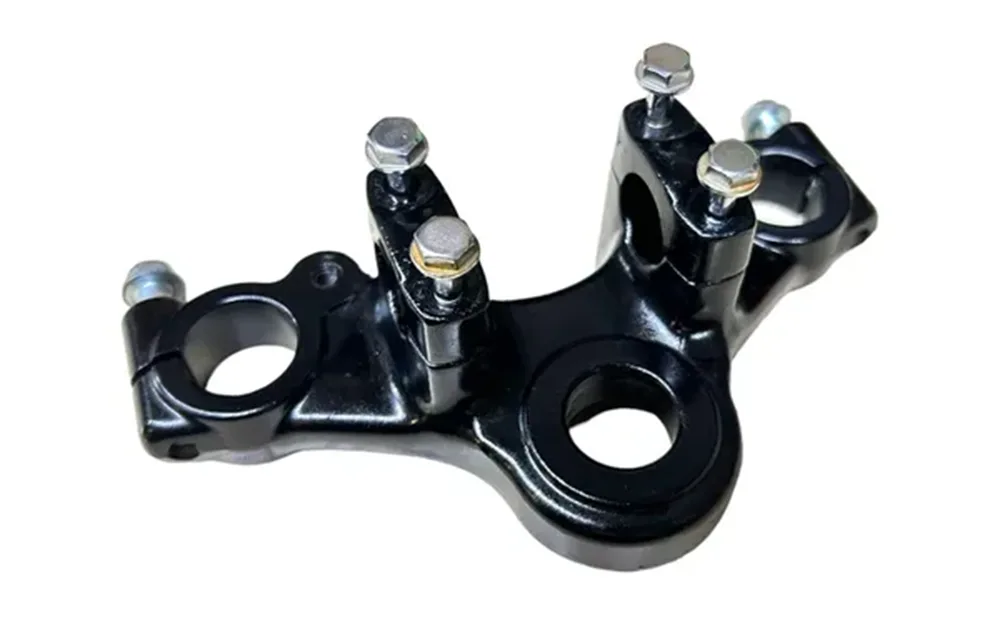

Honda CG125 moottoripyörän ylempi liitäntälevy

Max Trading on erikoistunut moottoripyörien rakenneosien tuotekehitykseen ja toimitukseen. Honda CG125 -moottoripyörän ylempi liitäntälevymme, joka on kantava ja ohjauskomponentti, joka yhdistää CG125-haarukan, iskunvaimentimet ja rungon, on läpikäynyt teknisen optimoinnin neljässä ulottuvuudessa: rakennemekaniikka, materiaalinkäsittely, asennuksen yhteensopivuus ja pitkäaikainen kestävyys. Tässä ylemmässä liitoslevyssä on alan standardien mukainen bumerangimuoto ja kolmion muotoinen kolmen pisteen reikärakenne yhdistettynä vyöhykkeiseen paksuusmalliin, integroituihin vahvistusripoihin ja kaaren muotoiseen painoa vähentävään onteloon. Se saavuttaa sekä lujan että kevyen rakenteen. Useat korroosionestokäsittelyt, mukaan lukien elektroforeesi, jauhemaalaus ja galvanointi, varmistavat sen pitkäaikaisen sopeutuvuuden sateiseen, mutaiseen ja kuoppaiseen ympäristöön.

Honda CG125 -moottoripyörän ylempi liitäntälevy on yhteensopiva 22–28 mm:n keskimmäisen istuinputken halkaisijan, 130–150 mm:n iskunvaimentimen reikien ja M10/M12-yleispulttien kanssa. Tavalliset käyttäjät voivat helposti purkaa ja vaihtaa sen tavallisilla työkaluilla. Se tarjoaa vakaan ajettavuuden alhaisissa nopeuksissa käsien luistamisen estämiseksi ja parantaa myös ohjaustangon vakautta suurilla nopeuksilla, mikä vastaa sekä aloittelijaystävällisiä ominaisuuksia että kokeneiden ajajien ajoneuvon vakauden vaatimuksia.

Rakennesuunnittelu ja stressianalyysi: Yksityiskohtainen selitys

I. Yleinen rakennesuunnittelu

CG125-moottoripyörän etuosajärjestelmässä ylempi liitäntälevy on kantava osa, joka yhdistää etuhaarukan, iskunvaimentimen ja rungon. Honda CG125 -moottoripyörän ylempi liitäntälevy käyttää alan standardin mukaista "bumerangin muotoista" rakennesuunnittelua, mikä takaa vakaan kuorman jakautumisen ja tarkan ohjauksen tieteellisesti suunnitellun reiän sijoittelun avulla.

Kolmen pisteen reikäasettelu

Keskireikä: Etuhaarukan ohjausputken kiinnitysreikä, halkaisija noin 25 mm

Vasen ja oikea reikä: Edessä iskunvaimentimen kiinnitysreiät, sivuttaisetäisyys 130-150mm

Stressirakenteen ominaisuudet

Kolme pistettä muodostavat vakaan kolmion rakenteen

Ohjausvoima ja iskunvaimentimen iskuvoima välittyvät runkoon tasaisesti

Vähentää tehokkaasti paikallista stressipitoisuutta ja parantaa yleistä rakenteellista vakautta

Tämä rakenne sopii erityisen hyvin työmatkamoottoripyörille, kuten CG125, ylläpitäen vakaan ajettavuuden kaupunkiteillä ja monimutkaisissa tieolosuhteissa.

II. Levyn paksuus ja mekaaninen optimointisuunnittelu

Tasapainottaa lujuus- ja keveysvaatimuksia, ylempi liitoslevy käyttää erilaista rakennesuunnittelua eri alueilla:

Paksutettu ytimen kantava alue

Keskialueen paksuus: 8-12mm

Kestää pääohjauksen ja pystysuoran kuorman

Ohennettu reuna-alue

Reunan paksuus 5-8 mm

Vähentää kokonaispainoa säilyttäen samalla jäykkyyden

Tämä osioitu paksuusrakenne varmistaa, että rakenne säilyttää hyvän väsymiskestävyyden myös kovassa käytössä.

III. Kevyt ja vahvistettu rakennesuunnittelu

Honda CG125 -moottoripyörän ylemmän liitäntälevyn pohjarakenteen suorituskykyä parannetaan edelleen geometrisen optimoinnin ansiosta:

Integroidut vahvistusrivat

Parantaa taivutus- ja vääntövastusta

Parantaa yleistä iskunkestävyyttä

Kaaren muotoiset painoa alentavat ontelot

Painonpudotus ei-kriittisillä kantavilla alueilla

Kokonaispaino on laskenut noin 30 % verrattuna puhtaasti kiinteään rakenteeseen

Vähentää murtumariskiä ja parantaa pitkän aikavälin luotettavuutta

Materiaalit ja valmistusprosessi

1. Yleiset materiaalin valintavaihtoehdot

CG125-sarjan moottoripyörissä ylempi liitäntälevy hyödyntää erilaisia ​​kypsiä materiaaliratkaisuja eri markkinoilla ja eri versioissa kustannus-, lujuus- ja kestävyysvaatimusten tasapainottamiseksi.

Kylmävalssattu teräslevy (Mainstream-ratkaisu)

Varhaiset Hondan alkuperäisosat sekä kotimaiset tuotemerkit, kuten Zongshen ja Lifan, olivat yleisesti käytettyjä kylmävalssattujen teräslevyjen leimaus- ja muovausprosesseja.

Hallittavat kustannukset, sopivat massatuotantoon

Kestää vahvasti plastisia muodonmuutoksia, soveltuu pitkittäisten kuormien kantamiseen

Soveltuu hyvin pitkäkestoiseen, korkeataajuiseen käyttöön työmatkamoottoripyörissä

ADC12 alumiiniseos (kevyt ratkaisu)

Joissakin vientiversioissa (kuten Brasiliassa valmistetut Euro III -päästömallit) käytetään ADC12-alumiiniseosta, joka on muodostettu painevalulla:

Kokonaispaino on pudonnut noin 25 %

Parantaa tehokkaasti ohjauksen joustavuutta etuhaarukan päivitysten jälkeen

Soveltuu paremmin modifioituihin tai huippuluokan malleihin, joissa käsittelysuoritus on etusijalla

2. Pintakäsittely ja korroosionestoprosessi

Eri käyttöympäristöissä ylemmässä liitäntälevyssä on useita pintasuojausmalleja:

Elektroforeettinen pinnoite + musta jauhemaalaus (kaksoissuojaus)

Yleinen ratkaisu kotimaisille malleille

Tiheä pinnoiterakenne eristää tehokkaasti sateen, mudan ja hiekan eroosiota vastaan

Sillä on erinomainen korroosionkestävyys eteläisten alueiden kosteissa, sateisissa ja pölyisissä ympäristöissä

Galvanointiprosessi (alkuperäinen tehtaalla parannettu ratkaisu)

Hondan alkuperäiset liitäntälevyt sisältävät galvanointikäsittelyn tällä perusteella

Läpäissyt tiukat suolasuihkutestit, korroosionkestävyys yli 500 tuntia

Viivästyttää merkittävästi metallin ikääntymistä jopa pitkäaikaisessa ulkopysäköintissä

toimintojen mukauttaminen

Keskitason nousuaukko kattaa alueen 22-28 mm ja on yhteensopiva erimerkkisten etuhaarukan nousuputkien kanssa (kuten alkuperäiset 25 mm:n nousuputket ja modifioidut 28 mm paksut nousuputket); Asennusreiän halkaisija on 10-12 mm ja se on yhteensopiva M10/M12-yleispulttien kanssa, mikä tekee osien vaihtamisesta helppoa huollon aikana ja vähentää käyttäjien ylläpitokustannuksia.

Nousuputken pituus on suunniteltu 80-110 mm:n tarkkuudella, mikä muodostaa kultaisen ottelun Honda CG125 -moottoripyörän ylemmän liitoslevyn noin 26° eteenpäin kallistuskulman kanssa. Tarkkojen teknisten mekaniikkalaskelmien avulla saavutetaan ohjauksen paluumomentin tarkka tasapaino. Tämä muotoilu välttää tehokkaasti "käsien osumisen" pienillä nopeuksilla liikkuessa ja "kelluvien kahvojen" piilotetun vaaran suurilla nopeuksilla ajettaessa. Se voi tarjota ystävällisen ajokokemuksen aloittelijoille ja täyttää kokeneiden kuljettajien tiukat vaatimukset ajoneuvon vakaudelle.

Levyllä ei ole monimutkaista kaarevaa pintarakennetta, tasainen pinta ja varattu tila jakoavaimen käyttöön. Standardoidun reikäasettelun ansiosta tavalliset käyttäjät voivat suorittaa purkamisen ja vaihdon pistorasiatyökalujen avulla ilman erikoislaitteita.

Tuoteparametri:

Max Trading Market -asettelu ja asiakaspalvelu

1. Syväviljelystrategia ydinmarkkinoille

"Kaksinapaisen kasvun ja maailmanlaajuisen kattavuuden" markkinamallin muodostaminen:

Tärkeimmät kasvumarkkinat: Kaakkois-Aasia (Vietnam, Indonesia), joiden vuotuinen tilausten kasvuvauhti on yli 40 %, keskittyen CG125 työmatkaajoneuvojen lisävarusteisiin, tukeutuen paikallisten ajoneuvovalmistajien ulkomaisiin tukikohtiin toimitusketjun yhteistyön saavuttamiseksi; Etelä-Amerikan markkinat keskittyvät off-road-moottoripyörien osiin, ja vuonna 2024 tilausmäärät kasvoivat 25 % edellisvuoteen verrattuna; Euroopan markkinat ovat murtaneet sertifiointiesteet hiilikuitutuoteteknologian päivityksillä keskittyen asiakkaiden kehittämiseen urheilumoottoripyörien modifiointiin. Tavoitteena on nostaa huipputuotteiden osuus 25 prosenttiin vuoteen 2025 mennessä.

2. Asiakassuhteet ja lisäarvopalvelut

Luokiteltu palvelujärjestelmä: OEM-asiakkaille ammattitaitoinen tekninen tiimi on sijoitettu tehtaalle puuttumaan ja optimoimaan ylemmän liitäntälevyn ja etuhaarukan kokoonpanoyhteensopivuutta suunnittelupäästä, mikä parantaa tuotteiden yhteensopivuutta ja tuotannon tehokkuutta; Kohdennettuina asiakkaille myynnin jälkeisille markkinoille tarjoamme alan johtavaa "3 vuoden ultrapitkä takuu + 48 tunnin nopea täydennys" -palvelua varmistaaksemme tehokkaan vastauksen osien vaihtoon. Pitkäaikaisille strategisille kumppaneille tuotetaan säännöllisesti perusteellisia markkina-analyysiraportteja, jotka kattavat ydintiedot, kuten markkinatrendit kohdealueilla (kuten sähkömoottoripyörille tarkoitettujen liitäntälevyjen vuotuinen kasvuvauhti 37 %), kilpailijoiden teknisten parametrien vertailun ja toimitusketjun kustannusten vaihtelut, mikä tarjoaa asiakkaille tarkan päätöksentekoperustan hankintastrategioiden muotoiluun.
